Конструкторско-технологический отдел

Слаженная работа конструкторского отдела и привлечение новых специалистов, дало возможность увеличить объём разрабатываемых проектов в 2023 году. За период 2022 года конструкторский отдел разработал и согласовал 420 проектов, а также 840 эскизных решений. На текущий год объём разработки увеличился на 30 %, что дает возможность разрабатывать ежемесячно до 45 проектов и 100 эскизных решений.

В состав проекта входят:

• Сборочный чертежобщего вида
• Трехмерная модель в формате m3d, IFC (SHEMAIFC4')
• Расчет на прочность
• Технологические расчеты
• Схема автоматизации в соответствии с требованиями ГОСТ 21. 208-2013 , ГОСТ 21. 408-2013 ;
• Спецификация оборудования;
• Схемы соединений внешних проводок;
• Технологические и монтажные схемы;
• Схемы электрические с указанием номинальных и пусковых характеристик силовых электроприёмников (мощность установленная и расчетная, номинальное напряжение, номинальный и пусковой токи, коэффициент полезного действия, Cos ф и т. д.).
• Планы расположения оборудования КИПиА, кабельных и трубных проводок в технологических блоках.

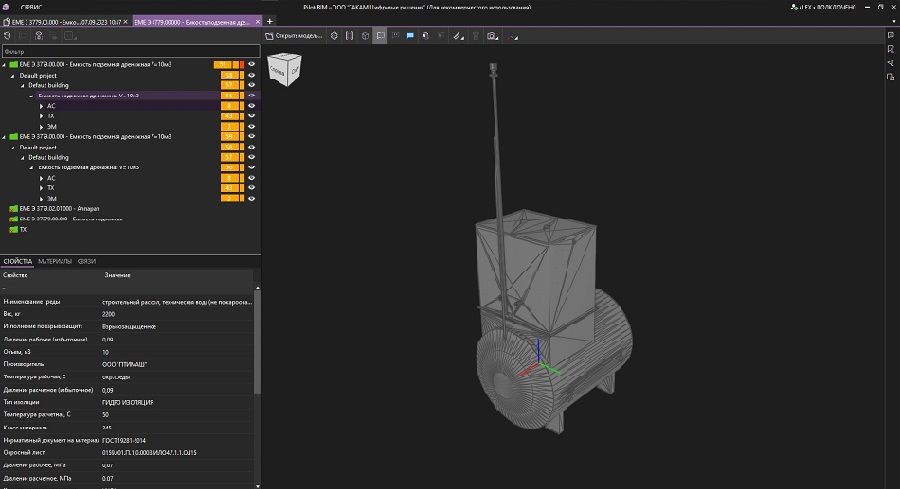

ООО «ПТИМАШ» осваивает способ построение трехмерной моделей building information modeling - BIM. Готовые модели по разделам наполняются нужными атрибутами и экспортируются в формат IFC (SHEMA IFC4'). Проработки моделей выполняется согласно СП 333.1325800.2020 в соответствии уровню В и С1.

По составу разделов проектной документации и требованию к их содержанию, в соответствии Постановлением Правительства РФ от 16.02.2002 № 87, а также по индивидуальному требованию Заказчика. Так же, при дополнительных требованиях, готовы разработать модели для Пб ГАУ Центр государственной экспертизы.
